【No.1～No.6】一般原論、電気・建築
6問中6問解答（必須）
【No.1】空気環境に関する記述のうち、適当でないものはどれか。
- 一酸化炭素は、炭素を含む物質の燃焼中に酸素が不足すると発生する気体である。
- 二酸化炭素は、直接人体に有害とはならない気体で、空気より軽い。
- 浮遊粉じん量は、室内空気の汚染度を示す指標の一つである。
- ホルムアルデヒドは、内装仕上げ材や家具等から放散され刺激臭を有する。
【No.2】水に関する記述のうち、適当でないものはどれか。
- 軟水は、カルシウム塩、マグネシウム塩を多く含む水である。
- BODは、水中に含まれる有機物質の量を示す指標である。
- 0℃の水が氷になると、体積は約10％増加する。
- pHは、水素イオン濃度の大小を示す指標である。
【No.3】流体に関する記述のうち、適当でないものはどれか。
- 圧力計が示すゲージ圧は、絶対圧から大気圧を差し引いた圧力である。
- 毛管現象は、液体の表面張力によるものである。
- 流体が直管路を満流で流れる場合、圧力損失の大きさは、流体の密度と関係しない。
- 定常流は、流れの状態が、場所によってのみ定まり時間的には変化しない。
【No.4】熱に関する記述のうち、適当でないものはどれか。
- 熱容量の大きい物質は、温まりにくく冷えにくい。
- 熱放射による熱エネルギーの伝達には、媒体が必要である。
- 熱は、低温の物体から高温の物体へ自然に移ることはない。
- 顕熱は、相変化を伴わない、物体の温度を変えるための熱である。
【No.5】電気設備において、「記号又は文字記号」とその「名称」の組合せのうち、適当でないものはどれか。
- EM−IE ―― 600V耐燃性ポリエチレン絶縁電線
- PF ―――― 合成樹脂製可とう電線管
- MC ―――― 電磁接触器
- ELCB ――― 配線用遮断器
【No.6】鉄筋コンクリートの特性に関する記述のうち、適当でないものはどれか。
- 鉄筋コンクリート造は、剛性が低く振動による影響を受けやすい。
- 異形棒鋼は、丸鋼と比べてコンクリートとの付着力が大きい。
- コンクリートはアルカリ性のため、コンクリート中の鉄筋は錆びにくい。
- コンクリートと鉄筋の線膨張係数は、ほぼ等しい。
【No.24～No.28】機器材料、設計図書
5問中5問解答（必須）
【No.24】空気調和機に関する記述のうち、適当でないものはどれか。
- パッケージ形空気調和機は、圧縮機、熱源側熱交換器、利用側熱交換器、膨張弁、送風機、エアフィルター等が、屋外機や屋内機に収納される。
- ユニット形空気調和機の風量調節には、インバーター、スクロールダンパー及びインレットベーン方式があり、省エネルギー効果が最も高いのはインバーター方式である。
- ガスエンジンヒートポンプ式空気調和機は、エンジンの排ガスや冷却水の排熱の有効利用により高い冷房能力が得られる。
- ユニット形空気調和機は、冷却、加熱の熱源装置を持たず、ほかから供給される冷温水等を用いて空気を処理し送風する機器である。
【No.25】設備機器に関する記述のうち、適当でないものはどれか。
- 冷却塔は、冷凍機等で作る冷水を利用して冷却水の水温を下げる装置である。
- 遠心ポンプでは、吐出し量は羽根車の回転速度に比例して変化し、揚程は回転速度の2乗に比例して変化する。
- 軸流送風機は、軸方向から空気が入り、軸方向に抜けるものである。
- パン形加湿器は、水槽内の水を電気ヒーター等により加熱し蒸気を発生させて加湿する装置である。
【No.26】配管材料及び配管附属品に関する記述のうち、適当でないものはどれか。
- バタフライ弁は、仕切弁に比べ、取付けスペースが小さい。
- 逆止め弁は、チャッキ弁とも呼ばれ、スイング式、リフト式等がある。
- 硬質ポリ塩化ビニル管の接合は、接着接合、ゴム輪接合等がある。
- 硬質ポリ塩化ビニル管のVU管は、VP管に比べて設計圧力が高い。
解答④
解説
①バタフライ弁は丸型の弁箱とその中を通る軸、平たい円型の弁体からなるシンプルな構造である。圧力損失は少なく、バルブの厚さも薄くて済むなど経済性にも良い。
②チャッキ弁はチェックバルブとも呼ばれ、チェックにはせき止めるという意味を持つ。スイング式は管の吐出口から逆流する流体が弁体を押し込み、水平方向に自然に蓋をする仕組みである。リフト式は弁体が流体の圧力により鉛直方向に動き開閉する仕組みで、逆流しても弁体が自然に下がり流入を防ぐ仕組みとなっている。
③接着接合やゴム輪接合のほかに、加熱しながら接合を行う熱間接合や常温で行う冷間接合、差し込み接続などがある。

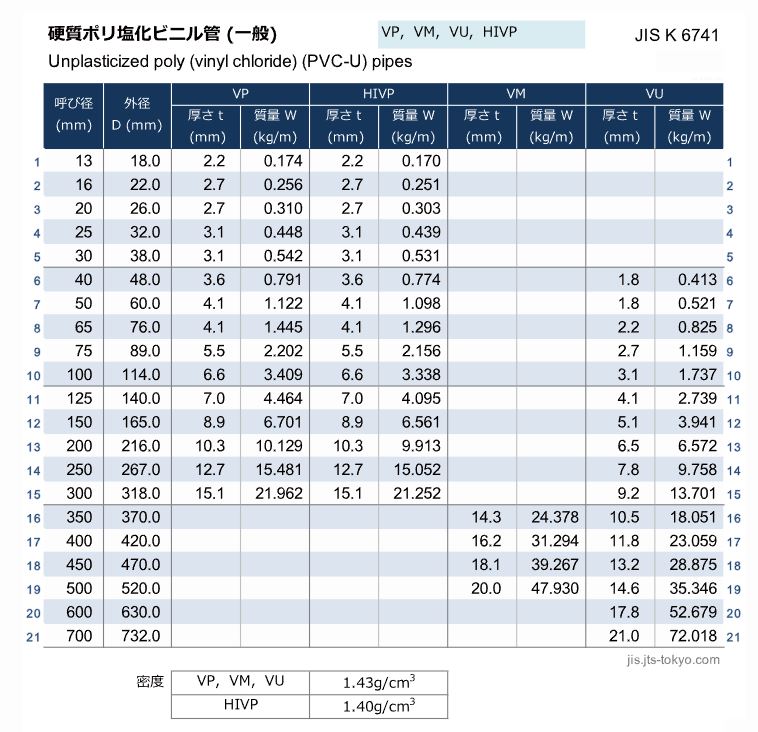

④VU管はVP管よりも肉薄な(うすい)構造であるため設計圧力は低くなっている。
【No.27】ダクト及びダクト附属品に関する記述のうち、適当でないものはどれか。
- 長方形ダクトの板厚は、ダクトの周長により決定する。
- 長方形ダクトのアスペクト比（長辺/短辺）は、原則として4以下とする。
- フレキシブルダクトは、一般的に、ダクトと吹出口等との接続用として用いられる。
- 変風量ユニットは、室内の負荷変動に応じて風量を変化させるものである。
【No.28】「設備機器」と「設計図書に記載する項目」の組合せのうち、適当でないものはどれか。
- 空気熱源ヒートポンプユニット ―― 冷温水出入口温度
- 送風機 ―――――――― 初期抵抗
- 冷却塔 ―――――――― 騒音値
- 瞬間湯沸器 ―――――― 号数
