【No.1～No.6】一般原論、電気・建築
6問中6問解答（必須）
【No.1】湿り空気に関する記述のうち、適当でないものはどれか。
- 飽和湿り空気の相対湿度は100%である。
- 絶対湿度は、湿り空気中に含まれている乾き空気1kgに対する水蒸気の質量で示す。
- 飽和湿り空気の乾球温度と湿球温度は等しい。
- 湿り空気を加熱すると、その絶対湿度は下がる。
【No.2】空気環境に関する記述のうち、適当でないものはどれか。
- 室内の浮遊粉じんは、人体の呼吸器系に影響を及ぼす。
- 臭気は、空気汚染を示す指標の一つであり、臭気強度や臭気指数で表す。
- 居室の必要換気量は、一酸化炭素濃度の許容値に基づき算出する。
- ホルムアルデヒドの室内濃度が高くなると、目や呼吸器系を刺激し健康に影響を及ぼす。
【No.3】流体に関する記述のうち、適当でないものはどれか。
- 全圧とは、静圧と位置圧の和をいう。
- 水の粘性係数は、空気の粘性係数より大きい。
- ピトー管は、流速の測定に用いられる。
- レイノルズ数が大きくなると、乱流になる。
【No.4】伝熱に関する記述のうち、適当でないものはどれか。
- 熱伝導とは、物体の内部において、温度の高い方から低い方に熱が伝わる現象をいう。
- 個体壁とこれに接する流体間の熱伝達量は、固定表面と流体の温度差に反比例する。
- 熱伝導率は材料固有のものであり、熱の伝わりやすさの度合いを示すものである。
- 熱は、低温の物体から高温の物体へ自然に移ることはない。
【No.5】電気設備において「記号又は文字記号」と「名称」の組合せのうち、適当でないものはどれか。
- Ｆ―――――ヒューズ
- ＦＥＰ―――波付硬質合成樹脂管
- ＶＴ――――計器用変圧器
- ＳＣ――――過負荷欠相継電器
【No.6】コンクリート工事に関する記述のうち、適当でないものはどれか。
- 水セメント比が大きくなると、コンクリートの圧縮強度も大きくなる。
- コンクリートは、気温が高いと早く固まり、低いとゆっくり固まる。
- 梁の打継ぎは、せん断力の小さい梁中央付近に設ける。
- コンクリートを打ち込む場合、原則として横流しをしてはいけない。
【No.24～No.28】機器材料、設計図書
5問中5問解答（必須）
【No.24】飲料用給水タンクに関する記述のうち、適当でないものはどれか。
- FRP製パネルタンクには、FRPを表面材とし合成樹脂発泡体を心材としたサンドイッチ構造のものがある。
- ステンレス鋼鈑製パネルタンクは、タンク上部の気相部に塩素が滞留しやすいため耐食性に優れたステンレスを使用する。
- 鋼製タンク内面は、防食処理として一定の膜厚を形成したエポキシ樹脂等の樹脂系塗料を施す。
- 給水タンクのオーバーフロー管には、衛生上有害なものが入らないように、トラップを設ける。
【No.25】保温材に関する記述のうち、適当でないものはどれか。
- JIS規格では、ホルムアルデヒド放散量に応じた等級区分が示されている。
- グラスウール保温材は、ポリスチレンフォーム保温材に比べて、高温域で使用できる。
- ロックウール保温材は、耐火性に優れ、配管等の防火区画の貫通部等に使用される。
- ポリスチレンフォーム保温材は、人造鉱物繊維保温材である。
解答④
解説
①表を参照

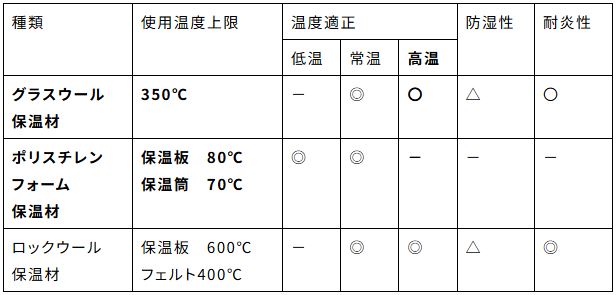

②表を参照
③、②の表を参照。
④ポリスチレンフォーム保温材は、発砲プラスチック保温材で完全な独立気泡体の製品で透湿抵抗があり、防露、保冷用として使われている。人工鉱物繊維保温材はロックウール保温材、グラスウール保温材のことである。
【No.26】配管材料及び配管附属品に関する記述のうち、適当でないものはどれか。
- Y形ストレーナーは、円筒形のスクリーンを流路に対して45度傾けた構造で、横引きの配管では、上部にスクリーンを引き抜く。
- 銅管は、肉厚によりK、L及びMタイプに分類される。
- 弁を中間開度にして流量調整を行う場合には、玉形弁とバタフライ弁は適しているが、ボール弁と仕切弁は適していない。
- 水道用硬質ポリ塩化ビニル管の種類には、VPとHIVPがある。
解答①
解説
①Y形ストレーナーは円筒形のスクリーンを流路に対して45度傾けた構造で、下部にスクリーンを引き抜くための空間を設ける必要があり、下部のカバーを外す際、ストレーナー内の流体が流れ落ちるので流体受けが必要になる。
②銅管は、肉厚の大きい順に、K，L，Mの3タイプがあり、通常はMタイプを使用する。

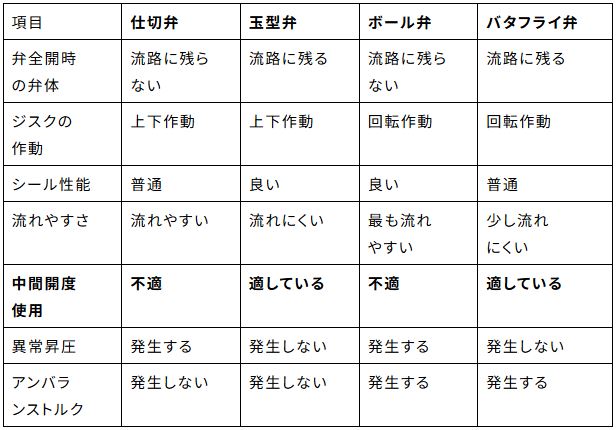

③表を参照
④水道用硬質ポリ塩化ビニル管は、使用圧力 0.75 MPaの水道配管に用いられ、VPとHIVPがあり、水圧試験値は 4.0 MPa。VPは、低温になるに従って、衝撃強さが低下する。HIVPは、低温時での衝撃強さを強化した管で、衝撃強さが要求されるところでは、HIVPを使用する。
【No.27】ダクトに関する記述のうち、適当でないものはどれか。
- エルボの内側半径は、円形ダクトではダクトの直径の1/2以上とする。
- ダクトの断面を拡大や縮小する場合、拡大角度及び縮小角度ともに45度以内とする。
- 案内羽根（ガイドベーン）は、直角エルボ等に設け、圧力損失を低減する。
- 共板フランジ用ガスケットは、弾力性のあるものを使用する。
【No.28】「設備機器」と「設計図書に記載する項目」の組合せのうち、適当でないものはどれか。
- 全熱交換器―――――――全熱交換効率
- 揚水ポンプ―――――――呼び番号
- ユニット形空気調和機――有効加湿量
- 冷却塔―――――――――騒音値
