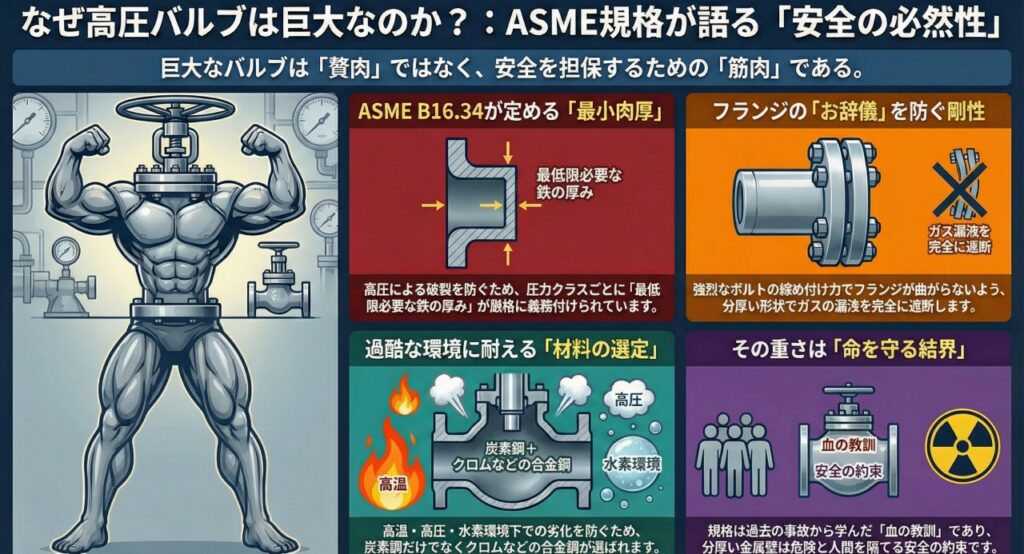

高圧バルブが巨大なのは伊達じゃない！ASME B16.34規格に基づく肉厚設計と安全へのこだわりを、事例を交えて解説。その重さは信頼の証なのです。
目次
現場の「違和感」には理由がある：1500lbの衝撃
配管エリアを歩いていると、ふと違和感を覚えることはありませんか？ 同じ配管径（例えば6インチ＝150mm）なのに、あるラインのバルブだけ、まるでボディビルダーのように異常にマッチョで、フランジが分厚く、ボルトが凶器のように太い……。
「なんでこんなに無駄にデカいんですか？」と若手から聞かれることがよくあります。
特に、プロセス設計上の圧力が高いラインに使われる「900lb（ポンド）」や「1500lb」クラスのバルブは、汎用的な「150lb」クラスと比べると、大人と子供以上の体格差があります。
見た目の威圧感だけで言えば、怪獣映画に出てきそうな迫力ですよね。
でも、この巨大さには、1ミリたりとも「無駄」はありません。すべては、我々の命とプラントの安全を守るための、極めて論理的な「必然」の形なのです。
今回は、この巨大な鉄の塊が語る「安全のロジック」について説明します。
ASME B16.34が支配する「肉厚」の世界
バルブの設計において、世界的なバイブルと言える規格があります。
米国機械学会のASME B16.34 (Valves - Flanged, Threaded, and Welding End)
日本のJPI規格（石油学会規格）もこのASMEをベースに作られていることが多いので、まさに基本中の基本です。
バルブが巨大化する最大の理由は、この規格が定める「最小肉厚（Minimum Wall Thickness）」の要求にあります。
例えば、配管内を流れる流体の圧力が上がれば上がるほど、バルブのボディ（本体）は内側から強烈な力で押し広げられようとします。風船をイメージしてください。空気を入れすぎるとパンパンになって、最後は破裂しますよね？ 鉄であっても同じです。
高圧に耐えるためには、風船のゴム（鉄の壁）を厚くしなければなりません。ASME B16.34やAPI 600といった規格では、圧力クラス（Class 150, 300, 600, 900, 1500, 2500...）ごとに、内径に対して「最低でもこれだけの厚みを確保しなさい」という数値が厳格に決められています。
さらに、ただ圧力を抑え込むだけではありません。腐食代（錆びて減る分）や、鋳造時の偏差（製造上の誤差）も考慮して、設計時にはさらに「上乗せ」をします。
その結果、900lbや1500lbのバルブは、あのような分厚く重厚なボディになるのです。あれは贅肉ではなく、極限の圧力に耐え抜くための「筋肉」なんですよ。
プラントに見る「安全の担保」：フランジと材料の秘密
では、もう少し実戦的な話をしましょう。 大手プラント社の高圧水素化分解装置（ハイドロクラッカー）周辺を例に挙げてみます。ここでは、数100気圧、温度400℃を超えるような過酷な流体が扱われることがあります。
ここで注目してほしいのが、バルブ本体だけでなく「フランジ（つなぎ目）」の厚みです。 高圧ラインでは、内部の流体が外へ漏れ出そうとする力が凄まじいため、フランジを締め付けるボルトも高張力鋼（ハイテンションボルト）を使用し、強烈なトルクで締め上げます。
もし、フランジが薄かったらどうなるでしょう？ ボルトの締め付け力に負けて、フランジ自体が「お辞儀」をするように曲がってしまいます。
これを「フランジの回転」なんて言ったりしますが、こうなると隙間ができ、そこから高圧ガスが噴き出してしまいます。 これを防ぐため、ASME B16.5 や JPI-7S-15 といったフランジ規格に基づいて、絶対に曲がらないだけの剛性を持たせた結果、あの分厚い円盤のような形状になるのです。
また、大きさだけでなく「材料」も重要です。 見た目は同じ鉄の塊でも、一般配管には ASTM A216 WCB（炭素鋼）が使われますが、高温高圧水素環境下では、水素による脆化（金属が脆くなること）を防ぐため、クロムやモリブデンを含んだ ASTM A217 WC6 や WC9 といった合金鋼が選定されます。
エンジニアたちは、ただ規格表をなぞるだけでなく、「そのバルブが置かれる環境で、20年、30年と健全性を保てるか？」という視点で、あえて1ランク上のスペックを選定することもあります。あの巨大なバルブには、設計者たちの「絶対に漏らさない」という執念が詰まっているのです。
その「重さ」は、我々の「命の重さ」
最後に、少し視点を変えてみましょう。 メンテナンスの際、この高圧バルブを交換したり整備したりするのは大変な重労働です。
クレーンを手配し、玉掛けを行い、慎重に位置合わせをする……。「なんでこんなに重いんだ！」と愚痴りたくなる気持ちも分かります。
しかし、その「重さ」こそが、私たちが安心して操業室でコーヒーを飲める理由そのものです。 もし、コストカットのために肉厚をギリギリまで削ぎ落とし、ペラペラのバルブで高圧ガスを制御していたらどうでしょう？ 現場を歩くたびに「いつ破裂するか分からない」という恐怖と戦わなければなりません。
あの分厚い金属の壁は、物理的な隔壁であると同時に、危険な流体と私たち人間を隔てる「安全の結界」です。
規格（ASMEやJIS/JPI）というのは、過去の先人たちが数々の失敗や事故を乗り越えて積み上げてきた「血の教訓」の集大成です。「これ以下の厚さにしてはいけない」というルールは、裏を返せば「これを守れば命は守れる」という約束でもあります。
次に現場であの巨大な1500lbバルブを見かけたら、ぜひ心の中で「いつも守ってくれてありがとう」と声をかけてあげてください。
